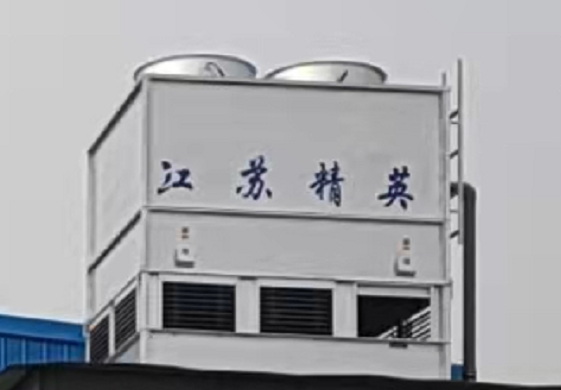

設備的傳熱部分為換熱管組，液體從換熱管組上部進入，經聯箱分配給每根排管，完成換熱后從下部管口流出。冷卻水用循環水泵送至換熱管組上部的布水器，布水器上裝有高效防堵型噴頭，將水均勻分布到每組排管上，水在管外表面呈膜狀流下，后經水池上部的填料層落入水池中進行循環使用。當水流過冷卻器管組時，依靠水的蒸發，利用水的蒸發潛熱，使管內介質冷卻。同時，由軸流式引風機從冷卻器下側四周風窗外進的新鮮空氣，把水蒸汽及時帶走，為水膜連續蒸發創造條件。
